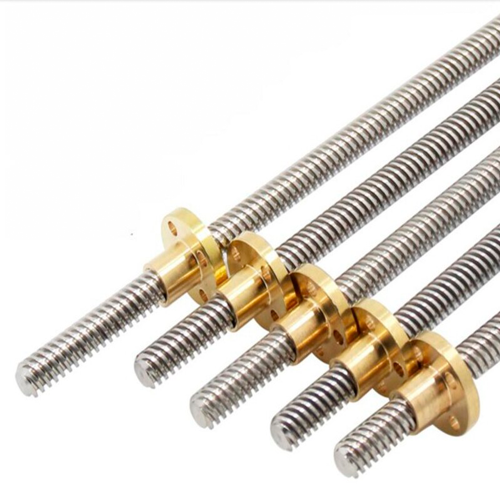

Винт трапецеидальный с гайкой 300мм

Артикул: st_screw_300
ХАРАКТЕРИСТИКИ:
Механика: Валы и трапецеидальные винты
Вес брутто: 0.4 кг
Нет в наличии
700

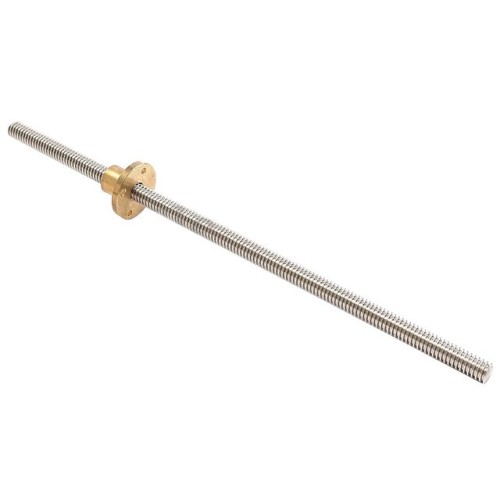

Винт трапецеидальный с гайкой 8 мм L300 мм

Однозаходный винт Tr8x2 - перемещение гайки 2 мм за оборот винта
теоретическая очень высокая точность позиционирования**
Минимальный ход оси Z для двигателя с шагом 1.8 градуса (360/1,8=200 шагов на 1 оборот винта) и микрошаге драйвера 1/16 ⇨ 2/(200х16) = 0,000625 мм/шаг
медленная скорость перемещения*

Двухзаходный винт Tr8x4 - перемещение гайки 4 мм за оборот винта
теоретическая высокая точность позиционирования**
Минимальный ход оси Z для двигателя с шагом 1.8 градуса и микрошаге драйвера 1/16 ⇨ 4/(200х16) = 0,00125 мм/шаг
средняя скорость перемещения*

Четырехзаходный винт Tr8x8 - перемещение гайки 8 мм за оборот винта
тяжелый стол может самопроизвольно опускаться при выключенном моторе оси Z (лечится гайкой Anti Backlash)
теоретическая меньшая точность позиционирования**
Минимальный ход оси Z для двигателя с шагом 1.8 градуса и микрошаге драйвера 1/16 ⇨ 8/(200х16) = 0,0025 мм/шаг
высокая скорость перемещения*
Актуально только на длинных холостых перемещений. Во время печати не имеет значения.

При стандартной высоте слоя 0.2 мм обычно корректируют положение оси Z в пределах 0.05 мм, что в описанных условиях, в 20 раз больше хода оси за один микрошаг даже для винта с ходом 8 мм за один оборот. На практике важно чтобы винт был ровным и точно изготовлен, что от количества заходов никак не зависит.
Винт и гайка должны иметь одинаковые количество заходов и величину шага резьбы (примечание на всякий случай).
Использовать винт с шагом 1 мм и ходом 1 мм вряд ли имеет смысл, разве только если он у Вас уже имеется. Стол с таким винтом между крайними положениями будет перемещаться больше чем за минуту.
